空气能热水器安装图,专业热水系统安装详细步骤图解

返回列表 来源:本站 发布日期: 2022.10.22

空气能热水、采暖热泵系统由于拥有显著的舒适性和节能性,越来越受到大型热水市场的青睐。但是,也有一些质疑的声音,比如说“安装复杂,隐患多”、“维护比较麻烦”,其实,正如人们常说的“三分产品,七分安装,安装是一台好产品质量的延伸和承接安装不好-无好产品,安装不好-无高能效”热泵机组的正规的安装和很重要。

如下是空气能热水器及中央热水系统安装详细步骤图解

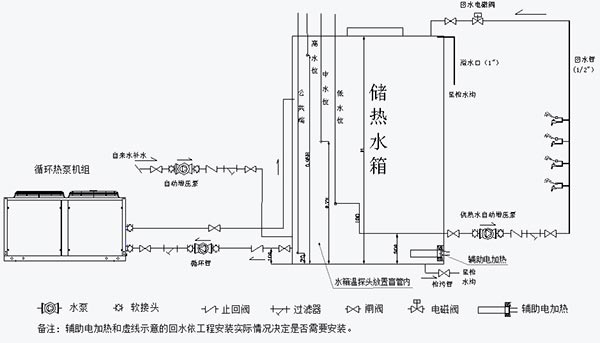

小工程水循环家用热泵热水器管路连接示意图(如1.5HP、2.5HP、小3HP)


建议:

1.水箱和机组之间距离不超过3米,整个水路不超过4个弯。

2.水管管径不小于3/4”(PPRDN25)。

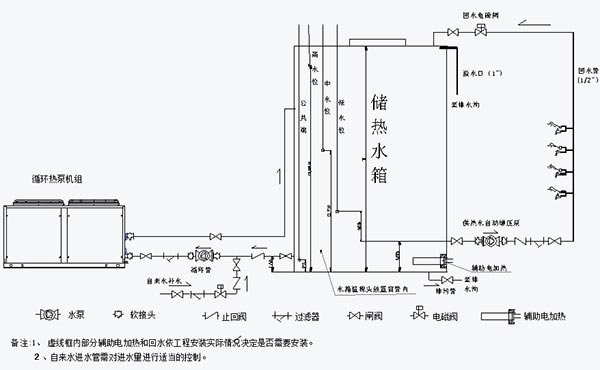

大型工程机循环式空气能热水器安装图(方式一)

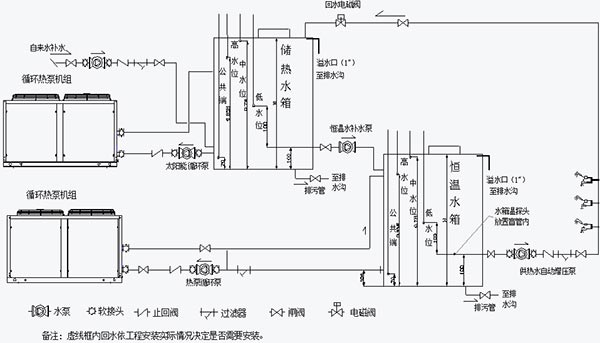

大型工程机循环式空气能热水器安装图(方式二)

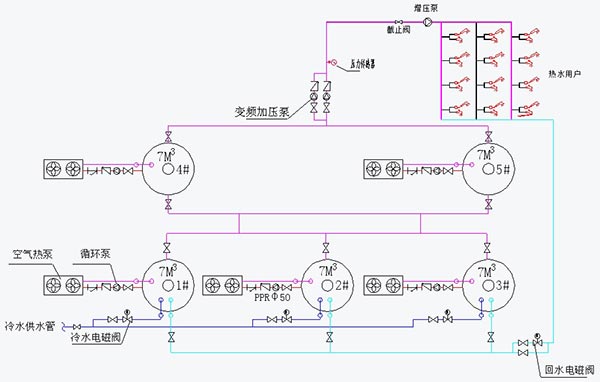

多台循环式空气能热水器安装图(方式一)


多台循环式空气能热水器安装图(方式二)

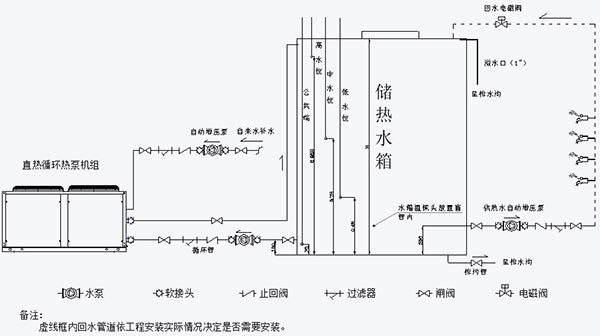

直热循环式大型工程机安装图



空气能热水器水位开关安装

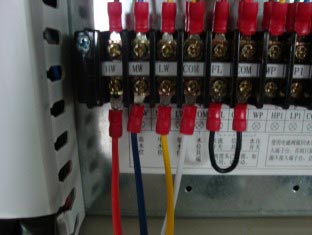

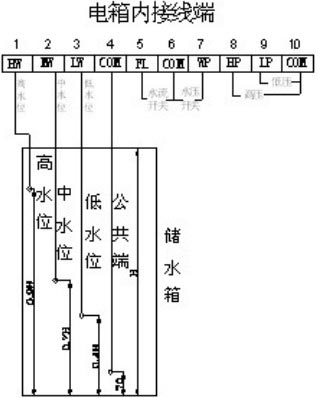

用4根硬电线垂直放在水箱里做高、中、低水位,如右图接入机组电路中,与电箱内联锁统一控制。(随机已备)


建议:

高水位与水箱顶部差100~150mm,中水位离高水位相差400~600mm,低水位须不低于温度探头,公共端低于低水位50mm。


注意:

1、将这4根水位线根据水箱实际高度,确定高、中、低水位高度,固定成一串,最好用一根PVC管固定,防止水位线摇摆。

2、如在水箱外用一根水管单独放水位线,须在中水位和高水位线间加一个公共端,防止出现故障。


注意:


1、水位线长时间使用后,须注意表面氧化。如发现氧化请用砂纸打磨,防止因水位出现故障控制失灵,甚至导致不开机。


2、补水管路和循环水管路均需装铜过滤器

为了防止水管路因脏物对各阀件的损坏和堵塞,必须在自来水进水和循环泵的出水口上装上一个铜过滤器。

建议:铜过滤器的尺寸须比管路

大上一个尺寸规格。


3、机组数量选用的注意事项

——优先选用两台机组。

——优先选用双压缩机的机组。



工程热水机安装

空气能热水器可安装于地面、屋顶、阳台或其它任何便于安装并可承受机组运行重量的地方。

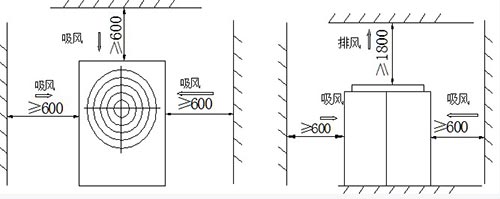

应考虑留出足够的空间,以连接水管和电线,同时考虑维修需要的空间(不能小于如下图所标的间隙)。

机组安装完毕后,要检查机组是否已良好固定,底脚是否安装防震胶垫。

机组应安装在室外通风的地方,且应与邻近墙面保持适当距离,如图所示,以免阻碍空气流通影响空调效果,同时也便于检修。机组出风口方向的遮挡物与机组的距离不得小于1.8米。


空气能热水器布置参考图 :


空气能热水器安装位置选择及相关事项:

A、尽可能避免排风方向面对常年强风方向,同时排风不会回流;

B、应避免安装在脏物、落叶及昆虫聚集环境处,以防堵塞换热器;

C、尽可能在机组上方安装遮阳棚,保护机组。

D、空气能热水器应安装于离电源、水源较近的地方,便于配线和补水。安装处必须利于雨水与冷凝水的排出,不积水。

E、空气能热水器不可在含有油、盐、腐蚀性气体的环境中使用,这些物质会对机组产生腐蚀,引起故障甚至缩短机组寿命。

F、安装位置要有足够强度,机组底脚应设减振器或减振垫,减少震动传递;

G、空气能热水器可直接用膨胀螺栓固定在机座上,机组安装定位孔尺寸见机组外形图所示,机座可用水泥预制,预留排水道。也可用角钢制作托架、加防震橡胶垫,置于地面或屋顶平面,小型机组亦可挂墙安装,即置于角钢支架上,角钢支架在墙上固定,支架固定后的支撑能力应大于机组重量的4倍。机座表面应水平。


空气能热水器水管的安装:

有水管系统的安装,应符合当地的法规。管道在设计时必须尽可能减少弯曲和上下移位,以节约费用并保持最佳的机组性能。正确的安装方式应包括以下几点:

1.减震装置。减少震动,防止管道震松导致漏水。

2.充足的检修阀门。维修保养时,使维修部位同机组、管道系统隔离。

3.为减少温降和节约能源,管道需保温严密。

4.在水泵前安装过滤器,以消除水中的杂质。

5.为确保空气能热泵机组不会在缺水的情况下运行。建议应在水平直管段安装水流开关。安装位置距弯头、阀门等局部阻力件5倍上管径。
