空气能热水器主要组成部件详细图解

返回列表 来源:本站 发布日期: 2022.10.24

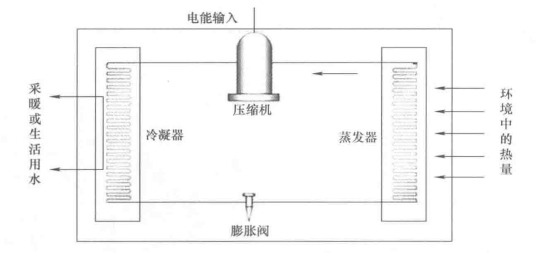

如图所示,空气能热水器主要由压缩机、蒸发器、冷凝器、节流装置、隔热水箱、水泵等组成(节流装置、隔热水箱、水泵均未标明)。

空燃式热水器结构图。

一、压缩机

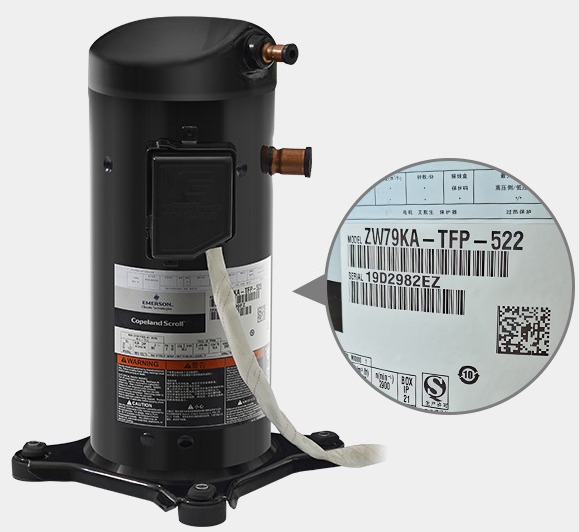

压缩机(见图)是空气能热水器的“心脏”,它的功能和工作原理与蒸汽压缩式制冷设备中的压缩机相同,但由于压缩机终年使用,工作时间长,工作环境温度、湿度及浮尘情况变化很大,凝结温度高,冬季温度较低,运行条件恶劣,因此空气能热水器对压缩机的要求也较高。

二、蒸发器

蒸发器(见图)是直接从空气中吸收热量的装置。本实用新型蒸发器均为管翅式结构。从节流装置中喷出制冷剂后,温度很低,当它经过蒸发器时,通过铜管和翅片,把这些吸热气体带到空气中,然后再进入压缩机进行下一个循环。

蒸发器

三、冷凝器

冷凝器是将压缩机排出的高温高压制冷剂蒸汽,通过散热凝结成液态制冷剂,由蒸发器吸收热量,由冷凝器周围的介质吸收热量。其中主要有三种类型:容积式冷凝器可直接对全容积的水进行加热;循环加热式冷凝器可对全容积的水进行加热;直接加热式冷凝器可将水的温度一次性加热到设定温度,然后再输送到保温水箱。


四、节流装置。

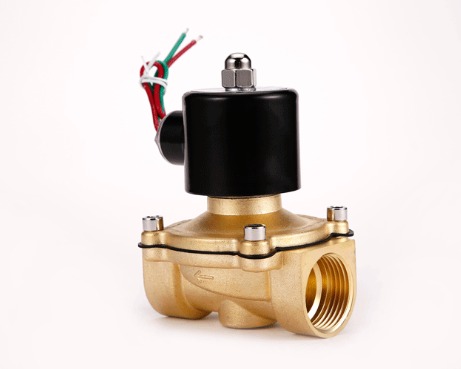

节流装置是换热器的重要组成部分(见图2-22)。常压换热介质经过节流阀后,在常温、高压条件下变为低温、低压介质,可与外界换热。它不仅起到调节制冷剂流量和建立系统高低压差的重要作用,而且还起到控制蒸发器出口冷介质过热和控制蒸发器液位的作用,以保证充分利用蒸发器的换热面积,同时又能防止吸气对压缩机造成损害。控制装置的结构可以非常简单(如毛细管),也可以比较复杂(如热膨胀阀、电子膨胀阀和膨胀器)。

五、水箱

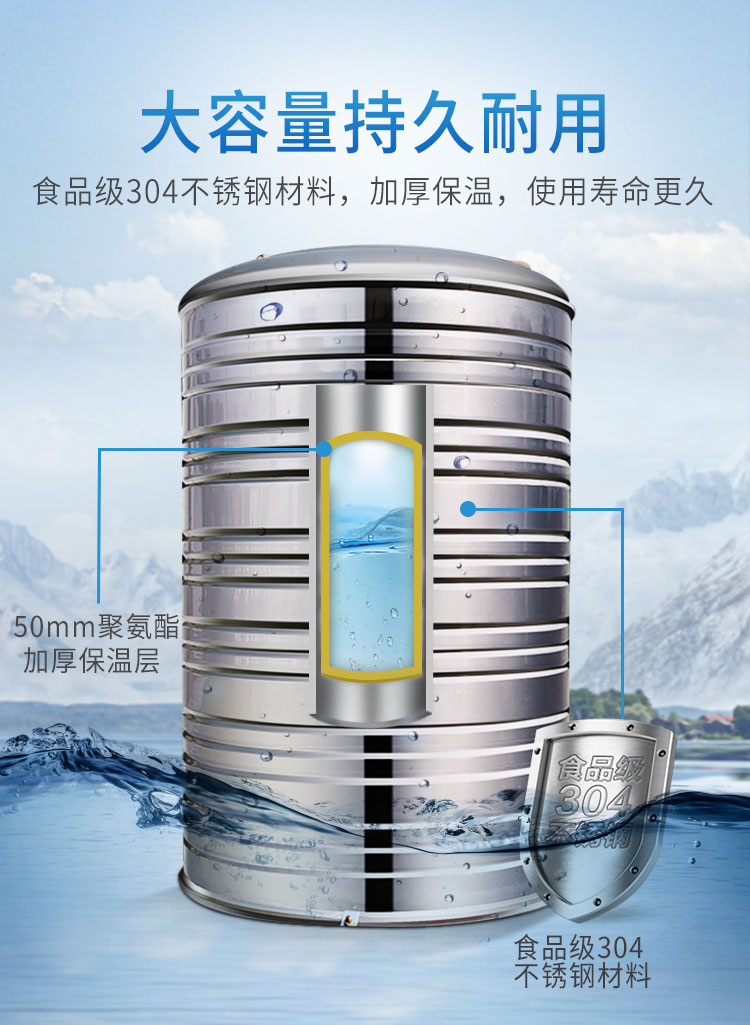

水箱(见图)的作用是在热泵不能满足即开即热使用要求时储存预制热水。水箱在接上水管后首先注满水,开机后制冷剂通过水箱凝结放热,将热量传递给水,水逐渐加热。


六、水泵。

水泵可分为加热水泵,回水泵,供水泵(见图)。他们的作用是不同的:加热泵对保温水箱中的水进行循环加热;回泵对热水管网的温度进行维持;供泵对输送热水到使用口和维持一定压力进行调节。为了防止供水泵启动太频繁,可在系统中配置压力罐或采用变频泵。
