空气能热水器安装说明

返回列表 来源:本站 发布日期: 2022.10.24

1、主机安装

(1)勿安装在有高频设施的场所,以免影响控制功能的正常使用;

(2)勿安装在有油烟的场所,以免油烟附着空气侧换热器翅片,影响节能效果;

(3)机组可安装在外墙、屋顶、阳台、地面上;出风口应避开迎风方向;

(4)安装基础或安装支架须坚实、牢固,其应能承受机组运行的重量;在出现强风(台风)的地区或当机组要求固定时应使用M10100的膨胀螺栓作为固定机组的紧固件,防止机组运行摇动或产生不必要的机械噪音,确保机组运行平稳;

(5)如果设置雨棚,应防止机组空气侧换热器因遭受外部环境而影响换热,注意保证其吸热、散热不受阻碍;

(6)机组冷凝水应采取排水软管引水至下水道或排水沟;

(7)安装时应注意、杜绝进、排风产生循环换热,同时进、排风口应保留一定的净空间,若空间不够,必须安装排风引管将冷空气及时引出;

(8)建议机组安装时应需在底脚处加垫橡胶垫块,以作防震与防噪处理。


2、储水箱安装

(1)请勿将储水箱安装在易燃、易爆、有污染、腐蚀性气体和液体场合;

(2)储水箱可随主机安装在室外,如阳台、屋顶、地面,亦可安装在室内;但尽量选择放置在不通风的地方,以避免热量的对流损失;

(3)安装基础或支架应坚实牢固,防止承重负荷过大引起倒塌、意外事故的发生;



3、水系统管道连接、安装

(1)管道安装应横平竖直,布置合理、美观;

(2)管道各连接、接头处密封良好,均不得出现渗、漏水现象;

(3)连接管道宜采用金属管(如无缝钢管、内衬塑、内衬不锈钢或薄壁铜管等),若采用塑性管道(如PP-R管、PPR-PVC管等)应充分考虑与储水箱之间的耐热性和伸缩性等问题,适当增加柔性接头。

(4)水系统管道连接、安装完毕后,应进行严密性水压试验,并进行排污,确保系统清洁,不泄漏。

(5)第一次使用通电运行前,必须确保储水箱有足够的水;

(6)因当地水质较差时,建议热水工程装设水处理系统(对水过滤及软化);

(7)未尽之处按照国家相应标准施工,规范操作。

(8)当客户处水压力超出泄压阀额定压力值时,请用空气管连接泄压阀侧排气口,以免泄水弄湿地板。

(9)储水箱冷水入口和热水出口应合理装设阀门;承压水箱水路安装时要求在冷水进水管处装设机器配置之单向泄压阀,建议单向泄压阀前应装设过滤器或单向阀,有效保护机器。具体详见下述安装示意图。




4、制热系统连接管连接、安装

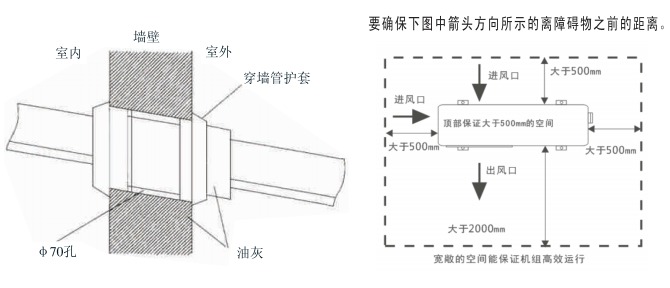

(1)在储水箱与主机之间的墙上钻一个φ70mm的管道孔,孔应稍微向外侧倾斜(详见下图)。将连接管及一定长度的电源连接线用塑料扎带包扎好,穿过打好的管道孔,两边套上穿墙管护套及管道固定、布置好(详见下图);

(2)取掉储水箱粗、细连接管上的封头螺帽;

(3)取掉附件箱里粗、细连接管上的塑料螺塞,在粗、细连接管上的喇叭接口上抹上几滴冷冻油,分别拧到储水箱对应粗、细连接接头上,采用两把扳手(作为固定与连接紧固使用),将连接管与储水箱接头拧紧;

(4)拧下主机两个三通截止阀(如上图所示)粗、细连接管口的封头螺帽,将粗、细连接管的另一端上抹上几滴冷冻油,三通截止阀粗、细连接管的管口上,采用两把扳手(作为固定与连接紧固使用),将连接管分别与三通截止阀接头拧紧即可。

注意:应先对水箱进行管路连接,后连接主机;同时连接弯制时谨慎铜管发生应力变化而发生干瘪、开裂现象!

(5)连接管规格长度不要超过7.5米,当连接管实际使用长度超过3米时,每超过1米需追加、补充一定量的制冷剂;

(6)主机与储水箱连接配管需用橡塑保温管套装作保温、隔热处理。


5、家用储水箱内部系统排空操作

(1)要求机组正常的运行制热系统必须无空气渗入;

(2)首次安装时制造厂家已对主机系统进行了抽真空及制冷剂充注,故连接安装时只需对连接管及储水箱内部系统进行排空操作;

(3)排空操作有多种方法,但因现场条件限制,一般采用系统制冷剂排空的方式进行,具体操作如下:

①卸掉主机高、低压三通截止阀充氟口的铜螺帽;

②用内六角扳手逆时针旋转高压三通截止阀阀杆1/4圈,然后用内六角扳手或螺丝刀顶开检修口阀芯排气10~15秒。当手感觉到排出的气体会发凉时,松开阀芯即可!

③用内六角扳手沿逆时针方向转动高、低压截止阀阀杆直至完全打开并将各螺帽拧紧!

(4)系统检漏:用肥皂泡沫检查各管路连接处及各螺帽接口是否有泄漏,若有则发生气泡现象,此时须用扳手拧紧至不漏,绝对不允许有现象!
